Kev piav qhia

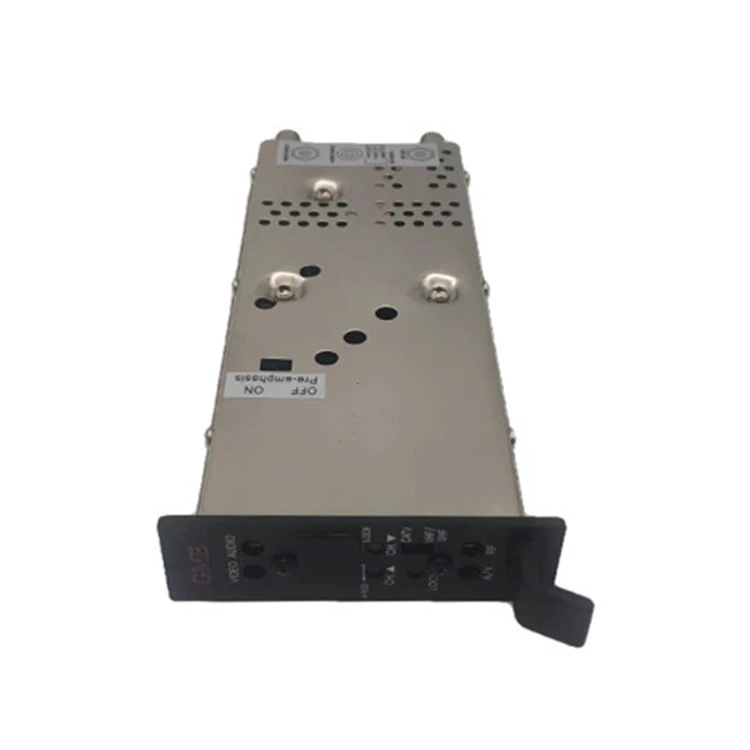

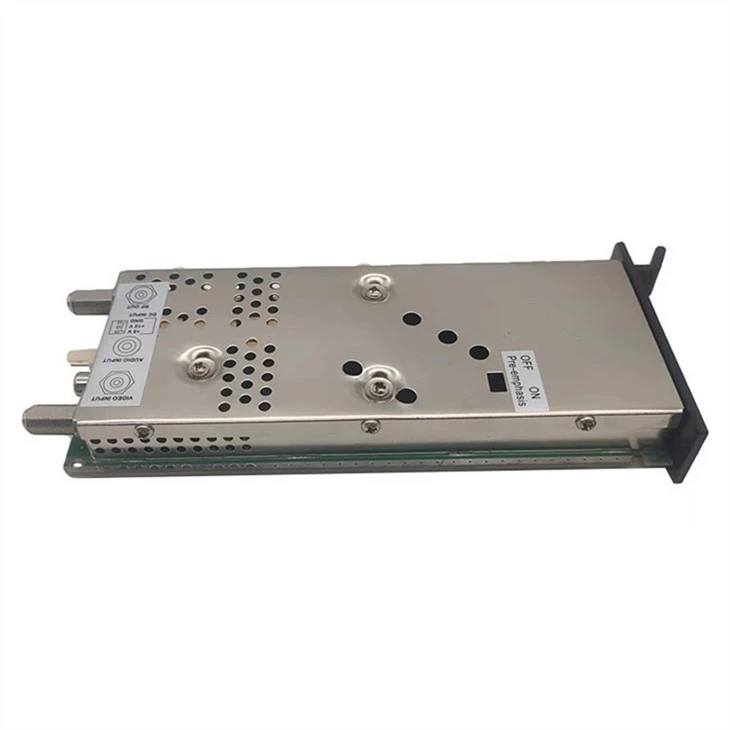

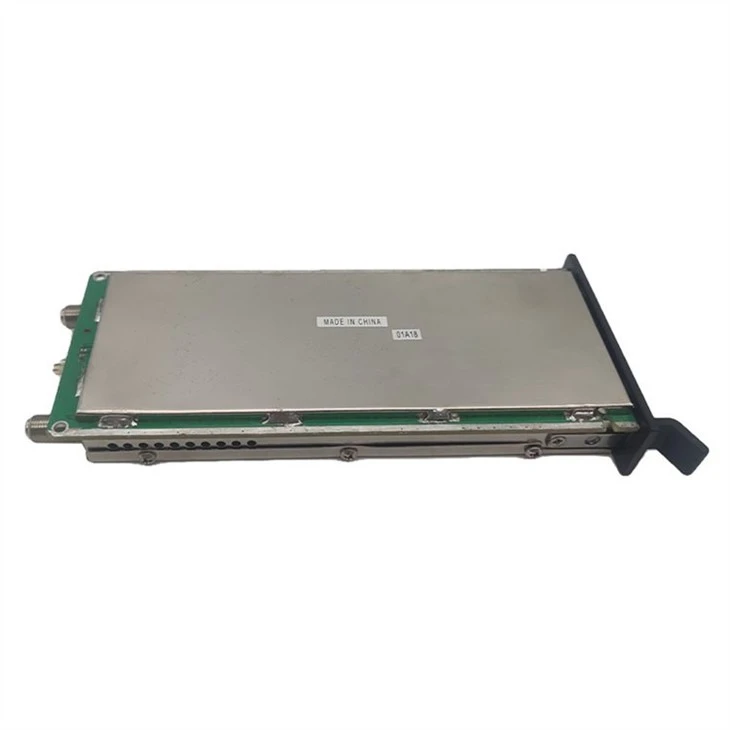

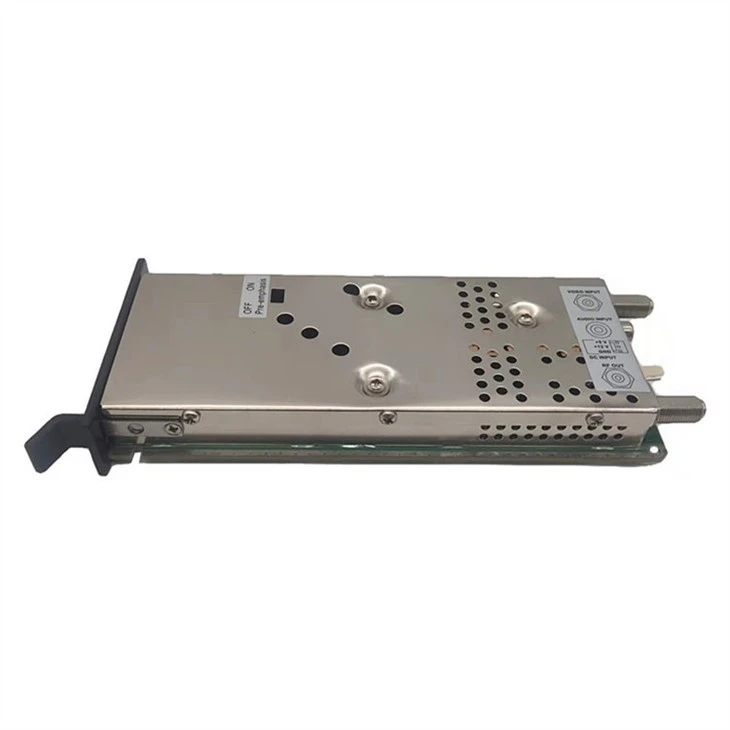

Modular Agile TV Channel Modulator MATCM-45 yog microprocessor tswj kev tshaj tawm zoo, theem kaw lub voj sib txuas ua ke, zaus agile CATV / TV TV modulator. Qhov kev hloov dua siab tshiab ob npaug thiab zoo dua SAW filtering muab cov channel sib raug zoo nyob ib sab thiab tso tawm tsis pub dawb. MATCM-45 muab 45dB tso zis theem ntawm 50 mus rau 864MHz nrog rau CATV thiab TV zaus. Kev teeb tsa channelization tuaj yeem hloov pauv los ntawm cov khawm nce / nqis nyob rau ntawm lub vaj huam sib luag pem hauv ntej.
- Muab ob npaug rau heterodyne conversion
- 45dBmV yam tsawg kawg @50-864MHz
- Tsis siv neeg band splitting lim rau superior carrier rau suab nrov piv
- SAW filtered
- Txhawb TV, CATV, zaus thiab kaw haujlwm
- FCC zaus offset nrog kev teeb tsa tsis siv neeg
- Ua ntej- hais txog kev swb hloov mus siv tau los ntawm sab vaj huam sib luag rau kev ntxig ntawm cov teeb liab sib xyaw BTSC tso suab.
Specification
|
Qhov chaw ntawm Keeb Kwm: Guangdong, Suav |
|||
|
Tus Qauv Zauv: GDM-007 (MATCM-45) |
|||
|
Yam khoom |
TYPICAL |
QCLIMIT |
KEV TIV THAIV |
|
RF tawm |
|||
|
Ntau zaus |
|
|
54 - 864 MHz |
|
FCC Frequency Offsets |
|
Tsis siv neeg |
+12.5KHz, +25KHz lossis Tsis muaj raws li qhov xav tau rau txhua lub channel +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Output Channels |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Qib tso zis |
|
+45 dBmV Min. |
|
|
Tso zis theem tswj |
|
>10 dB |
|
|
Cov zis impedance |
|
75 hmo |
|
|
Daim duab Carrier zaus |
|
65 khw |
|
|
Inter - Carrier Frequency |
|
65 khw |
|
|
P/S Carrier Ratio |
|
-11 - -30dB Min. |
|
|
Sib nrug Channel Beat (-4.5MHz) |
|
-60 dB Min. |
Tshaj nce tswj ntau yam |
|
Passband Flatness |
|
61.5 dB P / V Max. |
|
|
Zoo siab - |
|
|
@Tshaj Tawm Theem Teeb 45dBmV |
|
Hauv Band |
|
-60 dB Min. |
A/V ratio @-15dBc |
|
Tawm ntawm Band |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Kev xaiv Channel |
|
|
A/V ratio @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Intermodulation Distortion |
|
57dBc ua. |
Visual carrier @45dBmV |
|
3 Tone 920 Sib |
|
|
Aural cab kuj @-15dBc Fa +3.58MHz @-17dBc |
|
Residual FM |
<2 KHz |
|
Peak sib txawv @ 10KHz ncua |
|
CARRIER / NOJ |
|
60 dB Min. |
|
|
Tso Tawm Rov Los Loss |
|
-3 dB Min. |
@54 - 864MHz |
|
hauv PUT |
|||
|
VIDEO |
|
|
|
|
Video Input Impedance |
|
7 5 awm |
|
|
Max Video Qhov tob ntawm Modulation |
|
87.5% Min. |
Cov tswv yim qib 0.8Vp-p |
|
Video tswv yim @87.5% Modulation |
|
1+0.4 , -0.3 Vp-p |
|
|
C/L ncua |
|
0 ± 50 hli |
Video 87.5% modulation, Test signal with TSG95 NTSC NTC7 cmpst. |
|
Differential Dhase |
|
Tsawg dua lossis sib npaug li 5 degree |
Test signal with TSG95 NTSC NTC7 cmpst. |
|
Video Input Rov Los Poob |
|
-18 dB Min. |
Mus txog 4.2 MHz |
|
AUDIO |
|
|
|
|
Suab Input Impedance |
|
10 Khawm |
Tsis ncaj ncees lawm |
|
Suab Deviation |
|
260mV RMS Max. |
@ ± 25KHz PK iv/800Hz suab |
|
Audio Pre- tseem ceeb |
|
75u seb |
OF/OFF Switch xaiv |
|
GENERAL |
|||
|

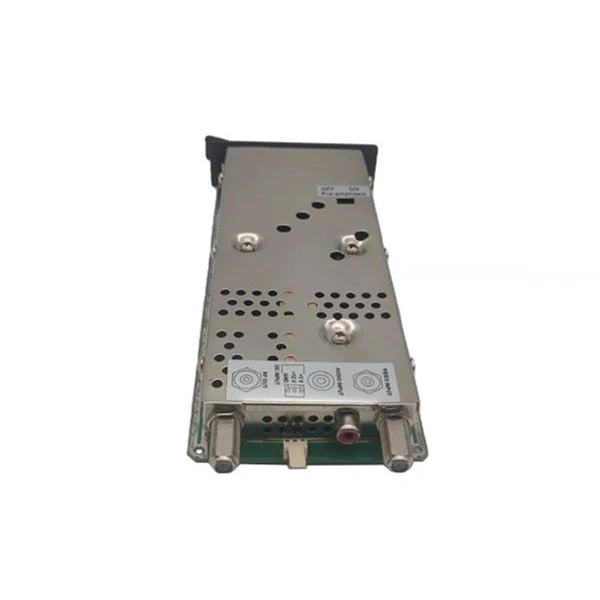

Connector Hom: VIDEO IN / RF OUT |
|
F HOM |
|
|
Connector Hom: AUDIO IN |
|
RCA HOM |
|
|
DC Fais fab Inpu-t |
|
|
|
|
+12V / 280mA |
|
± 0.2 VDC |
|
|
+5V / 400mA |
|
± 0.2 VDC |
|
|
Ua haujlwm kub |
|
|
@ O℃Rau +50 degree |
|
Loj |
|
|
W (2.5CM) * H (8.9CM) * D (21.5 hli) |
|
Qhov hnyav |
|
|
0.38 Kg |
